Stromkompensierte Ringkerndrosseln
Die ständig steigenden Anforderungen an elektrische Geräte nach höherer Leistung bei kompakterer Bauform bringen neue Herausforderungen an die EMV-Entstörung mit sich.
Unsere stromkompensierten Ringkerndrosseln sind darauf ausgelegt, auch unter schwierigen Entstörbedingungen die Einhaltung der Grenzwerte zu ermöglichen.
Alle Drosseln haben die Freigabe nach EN 138100 bzw. DIN EN60938-2 (VDE 0565 Teil 2-1).
Alle Materialien sind UL94-V0 gelistet.
Herausragende Merkmale
- Breitbandiges Entstörverhalten
- Gutes Dämpfungsverhalten für symmetrische und asymmetrische Störungen
- Hohe Temperaturbelastbarkeit (130 °C)
- Geringe Sättigungsneigung
| Baureihe RDS | Bauform 1528 | vertikal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 043.200 | 0,3 | 27 | 1,5 |
| 043.201 | 0,3 | 18 | 1,4 |
| 043.202 | 0,3 | 15 | 1,1 |
| 043.203 | 0,4 | 10 | 0,7 |
| 043.204 | 0,5 | 6,8 | 0,45 |
| 043.205 | 0,6 | 4,7 | 0,3 |
| 043.206 | 0,7 | 3,9 | 0,25 |
| 043.207 | 0,8 | 2,7 | 0,2 |
| 043.208 | 1 | 2,2 | 0,12 |
| 043.209 | 1,1 | 1,5 | 0,1 |
| Baureihe RDS | Bauform 1517 | auch in SMD verfüg. | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 044.201 | 0,3 | 18 | 0,9 |
| 044.202 | 0,3 | 15 | 0,7 |
| 044.203 | 0,4 | 10 | 0,5 |
| 044.204 | 0,5 | 6,8 | 0,3 |
| 044.205 | 0,6 | 4,7 | 0,25 |
| 044.206 | 0,6 | 3,9 | 0,2 |
| 044.207 | 0,7 | 2,7 | 0,15 |
| 044.208 | 0,9 | 2,2 | 0,09 |
| 044.209 | 0,9 | 1,5 | 0,08 |
| Baureihe RDS | Bauform 053 | vertikal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.625 | 0,3 | 47 | 2 |
| 049.659 | 0,4 | 39 | 1,6 |
| 049.651 | 0,5 | 27 | 1,1 |
| 049.652 | 0,6 | 15 | 0,8 |
| 049.670 | 0,7 | 10 | 0,65 |
| 049.674 | 1,2 | 6,8 | 0,31 |
| 049.653 | 1,2 | 5,6 | 0,28 |
| 049.671 | 1,5 | 3,3 | 0,18 |
| 049.654 | 1,5 | 2,7 | 0,13 |
| 049.672 | 2 | 1 | 0,07 |
| 049.668 | 2,6 | 0,4 | 0,05 |
| Baureihe RDS | Bauform 1427 | horizontal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.409 | 0,3 | 47 | 1,8 |
| 049.404 | 0,4 | 39 | 1,6 |
| 049.406 | 0,5 | 27 | 1,1 |
| 049.403 | 0,6 | 15 | 0,7 |
| 049.410 | 0,7 | 10 | 0,5 |
| 049.411 | 1,2 | 6,8 | 0,28 |
| 049.405 | 1,5 | 3,3 | 0,17 |
| 049.412 | 2 | 1 | 0,06 |
| 049.413 | 2,6 | 0,4 | 0,035 |
| Baureihe RDS | Bauform 055 | vertikal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.755 | 0,5 | 47 | 1,7 |
| 049.770 | 0,5 | 39 | 1,2 |
| 049.751 | 0,8 | 27 | 06 |
| 049.752 | 1 | 18 | 0,4 |
| 049.771 | 1 | 15 | 0,4 |
| 049.772 | 1,2 | 10 | 0,35 |
| 049.753 | 1,5 | 5,6 | 0,2 |
| 049.754 | 2,2 | 2,7 | 0,09 |
| 049.773 | 3 | 1,2 | 0,05 |
| Baureihe RDS | Bauform 1178 | horizontal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.201 | 0,4 | 47 | 1,7 |
| 049.220 | 0,5 | 39 | 1,2 |
| 049.202 | 0,5 | 27 | 0,9 |
| 049.210 | 0,7 | 33 | 0,8 |
| 049.221 | 1 | 15 | 0,5 |
| 049.203 | 1,2 | 10 | 0,35 |
| 049.222 | 1,5 | 6,8 | 0,25 |
| 049.204 | 2 | 2,2 | 0,1 |
| 049.205 | 3 | 1,2 | 0,05 |
| Baureihe RDS | Bauform 1428 | vertikal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.908 | 0,5 | 56 | 1,6 |
| 049.909 | 0,6 | 39 | 1,1 |
| 049.906 | 1 | 27 | 1,65 |
| 049.900 | 1,2 | 15 | 0,3 |
| 049.901 | 1,6 | 10 | 0,22 |
| 049.904 | 2 | 6,8 | 0,14 |
| 049.903 | 4 | 3,3 | 0,045 |
| Baureihe RDS | Bauform 1179 | horizontal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.251 | 0,5 | 56 | 1,6 |
| 049.258 | 0,6 | 39 | 1,1 |
| 049.252 | 1 | 27 | 0,65 |
| 049.271 | 1,2 | 15 | 0,3 |
| 049.272 | 1,6 | 10 | 0,22 |
| 049.253 | 2 | 2,6 | 0,16 |
| 049.274 | 2 | 6,8 | 0,14 |
| 049.254 | 4 | 2,7 | 0,056 |
| 049.273 | 4 | 3,3 | 0,06 |
| 049.267 | 6 | 1,5 | 0,015 |
| Baureihe RDS | Bauform 1527| vertikal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 043.800 | 0,6 | 56 | 1,3 |
| 043.801 | 0,7 | 39 | 0,9 |
| 043.802 | 1,1 | 27 | 0,5 |
| 043.803 | 1,4 | 15 | 0,3 |
| 043.804 | 1,7 | 10 | 0,22 |
| 043.805 | 2,2 | 6,8 | 0,15 |
| 043.806 | 4 | 3,3 | 0,045 |
| 043.807 | 4,5 | 2,2 | 0,03 |
| 013.808 | 5 | 1,2 | 0,02 |
| Baureihe RDS | Bauform 1200 | vertikal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.851 | 0,5 | 82 | 1,8 |
| 049.858 | 0,8 | 49 | 1,2 |
| 049.852 | 1 | 33 | 0,6 |
| 049.802 | 1,4 | 27 | 0,4 |
| 049.853 | 1,6 | 18 | 0,27 |
| 049.859 | 2 | 10 | 0,2 |
| 049.854 | 2 | 6,8 | 0,17 |
| 049.855 | 4 | 3,3 | 0,06 |
| 049.857 | 6 | 2 | 0,03 |
| 049.856 | 6 | 1,2 | 0,02 |
| Baureihe RDS | Bauform 1180 | horizontal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.301 | 0,5 | 82 | 1,8 |
| 049.307 | 0,8 | 49 | 1,2 |
| 049.302 | 1 | 33 | 0,6 |
| 049.332 | 1,4 | 27 | 0,4 |
| 049.331 | 1,6 | 18 | 0,27 |
| 049.333 | 2 | 10 | 0,2 |
| 049.303 | 2 | 6,8 | 0,17 |
| 049.304 | 4 | 3,3 | 0,06 |
| 049.335 | 6 | 2 | 0,03 |
| 049.334 | 6 | 1,2 | 0,02 |
| Baureihe RDS | Bauform 1181 | horizontal | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] | [mH] | [Ω] | |
| 049.351 | 1 | 68 | 1,3 |
| 049.352 | 2 | 18 | 0,3 |
| 049.353 | 4 | 6,8 | 0,08 |
| 049.354 | 6 | 3,9 | 0,043 |
| 049.355 | 8 | 2,7 | 0,023 |
| 049.356 | 10 | 1,8 | 0,014 |
A = Start of winding · E = End of winding
Technische Angaben: Nennstrom: Effektivwert, bei 60 °C Umgebungstemperatur. Induktivität: gemessen bei 10 kHz, 50 mV. Toleranz +50/-30%.Widerstand: Nennwert bei 25 °C, +10% Toleranz.
Alternative Parameter/Werte auf Anfrage.

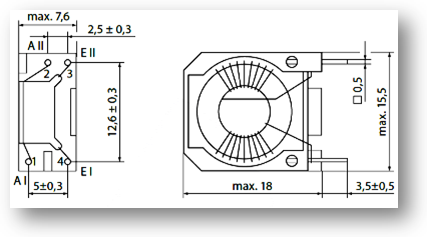

Baureihe RDS | Bauform 1528 | vertikal
