Stromkompensierte Funkentstördrosseln 2- und 3-phasig für die Leistungselektronik
Die steigende Leistungsdichte in der Antriebstechnik verlangt Bauteile mit hoher Performance und kleinem Bauvolumen.
Der Einsatz unserer stromkompensierten Funkentstördrosseln ermöglicht auch bei schwierigen Entstörbedingungen die Einhaltung der Grenzwerte. Die Drosseln sind gemäß der EN138100 bzw. VDE 565-2 aufgebaut.
Alle Materialien sind UL94-V0 gelistet.
Herausragende Merkmale
- Kompakte Bauform
- Breitbandiges Entstörverhalten
- Sehr gute Dämpfungseigenschaften bei symmetrischen und asymmetrischen Störungen
- Gutes Sättigungsverhalten ermöglicht den Einsatz auch bei hohen Ableitströmen
- Betriebstemperatur -40 °C bis +125 °C, höhere Temperaturanforderungen auf Anfrage
- Alle Materialien auf Wunsch UL94-VO gelistet
| Baureihe RDS 3-phasig | Bauform VGH43-1181 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 049.371 | 4 | 5,60 | 76 |
| 049.372 | 5 | 4,40 | 49 |
| 049.373 | 5,5 | 3,60 | 40 |
| 049.374 | 6 | 3,20 | 33 |
| 049.375 | 7 | 2,60 | 24 |
| 049.376 | 8 | 2,00 | 18 |
| 049.377 | 10 | 1,80 | 13 |
| Baureihe RDS 3-phasig | Bauform GP-R40-1682 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 048.692 | 16 | 1,10 | 7 |
| 048.693 | 20 | 0,80 | 5 |
| 048.694 | 24 | 0,50 | 3 |
| Baureihe RDS 2-phasig | Bauform GP-R40-1682 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 048.695 | 9 | 7,50 | 15 |
| 048.696 | 12 | 2,30 | 9 |
| 048.697 | 20 | 3,00 | 5 |
| Baureihe RDS 2-phasig | Bauform R19-1811 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 048.750 | 5 | 4,8 | 30 |
| 048.751 | 6 | 3,8 | 24 |
| 048.752 | 8 | 2,8 | 17 |
| 048.753 | 8 | 1,3 | 15 |
| 048.754 | 10 | 1,0 | 10 |
| 048.755 | 11 | 0,9 | 9 |
| Baureihe RDS 2-phasig | Bauform R29-1812 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 048.704 | 4,8 | 13 | 52 |
| 048.705 | 6,5 | 3,7 | 28 |
| 048.706 | 6,5 | 6,5 | 28 |
| 048.707 | 7,5 | 6,0 | 21 |
| 048.708 | 10 | 2,3 | 13 |
| 048.709 | 10 | 4,0 | 13 |
| 048.710 | 13 | 0,9 | 7 / bifilar |
| 048.711 | 13 | 1,6 | 7 / bifilar |
| 048.712 | 15 | 0,8 | 5,2 / bifilar |
| 048.713 | 15 | 1,5 | 5,2 / bifilar |
| 048.714 | 20 | 0,6 | 3,2 / bifilar |
| 048.715 | 20 | 1,0 | 3,2 / bifilar |
| Baureihe RDS 3-phasig | Bauform 1949.1 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 048.230 | 5,5 | 3,9 | 34 |
| 048.231 | 8,0 | 2,7 | 16 |
| 048.232 | 11 | 1,5 | 9,0 |
| 048.233 | 14 | 1,0 | 6,0 |
| 048.234 | 18 | 0,5 | 3,5 |
| Baureihe RDS 3-phasig | Bauform 2150 | |||
|---|---|---|---|
| Bestellnr. | Nennstrom | Nenninduktivität | Widerstand |
| [A] [rms] | [mH] [+50 / -30 %] | [mΩ] [+10 %] | |
| 048.235 | 6,0 | 6,8 | 43 |
| 048.236 | 8,0 | 4,7 | 22 |
| 048.237 | 12 | 2,7 | 11 |
| 048.238 | 16 | 1,5 | 6,0 |
| 048.239 | 22 | 1,0 | 3,0 |

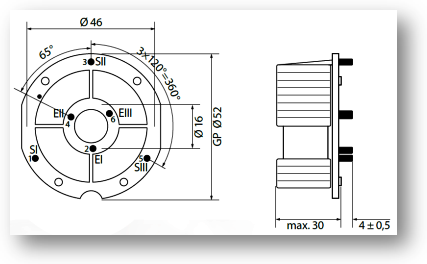

A = Start of winding · E = End of winding
Alternative parameters on request.
Baureihe RDS 3-phasig | Bauform VGH43-1181
Baureihe RDS 3-phasig | Bauform GP-R40-1682
Baureihe RDS 2-phasig | Bauform GP-R40-1682
Baureihe RDS 2-phasig | Bauform R19-1811
Baureihe RDS 2-phasig | Bauform R29-1812
Baureihe RDS 3-phasig | Bauform 1949.1
Baureihe RDS 3-phasig | Bauform 2150
