Induktivitäten für Lichttechnik
Stromwandler, SELV Übertrager*, PFC Drosseln, Lampendrosseln, HID Zündübertrager, LED Übertrager**
Moderne Beleuchtungskonzepte beschränken sich heutzutage nicht mehr allein darauf Licht zu erzeugen.
Sie sparen Energie, schaffen Atmosphäre und können gezielt Objekte in Szene setzen. Neben Langlebigkeit und Wartungsarmut geben reduzierte Bauhöhe und Gewicht den Designern von neuen effizienteren Leuchtmitteln einen maximalen gestalterischen Freiraum.
Induktive Bauelemente von Kaschke bilden eine entscheidende Grundlage zur technischen Umsetzung dieser hohen Anforderungen.
Herausragende Merkmale
- Windungszahlen, Wicklungsanordnungen und Pinbelegungen sind nach Kundenwunsch variabel
- Betriebstemperaturbereich bis 125 °C
- Passende Materialien für alle Anwendungsfälle: z.B. K2006, K4000, K6000, Eisenpulver usw.
- Leistungen von 10 – 300 VA
*VDE Freigaben nach DIN EN 60065/DIN EN 61347-2-2 vorhanden
**VDE Freigaben nach DIN EN 60950/DIN EN 61558 vorhanden
| Stromwandler | ||||
|---|---|---|---|---|
| Bezeichnung | Übersetzungsverhältnis | Kernmaterial | max. Höhe [mm] | Bild Nr. |

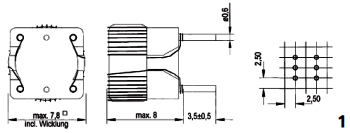

| SP-R 6,3/3,8/2,5 | nach Kundenwunsch | K2006 / K4000 | 7,5 | 1 |
| SP-R 8/4/3,8 | K2006 S / K4000 | 8 | 2 | |
| SP-R 10/6/4 | K2006 S / K6000 | 12 | 3 | |
| SP-R 10/6/5 | K2006 S / K4000 | 12 | 3 | |
| HF Übertrager (SELV) | ||||
|---|---|---|---|---|
| Bezeichnung | Kernmaterial | max. übertragbare Leistung [VA] | max. Höhe[mm] | Bild Nr. |
| Baureihe 22/10/x | ||||
| SP-R 22/10/6 | K 2006 | 35 | 10,9 | 4 |
| SP-R 22/10/7,5 | K 2006 | 50 | 13,5 | 4 |
| SP-R 22/10/9 | K 2006 | 60 | 16,5 | 4 |
| SP-R 22/10/12 | K 2006 | 75 | 19,0 | 4 |
| Baureihe 30/11,5/x | ||||
| SP-R 30/11,5/5,3 | K 2006 | 60 | 11,7 | 5 |
| SP-R 30/11,5/6,1 | K 2006 | 75 | 12,0 | 5 |
| SP-R 30/11,5/6,6 | K 2006 | 105 | 13,0 | 5 |
| Baureihe 32,5/13/x | ||||

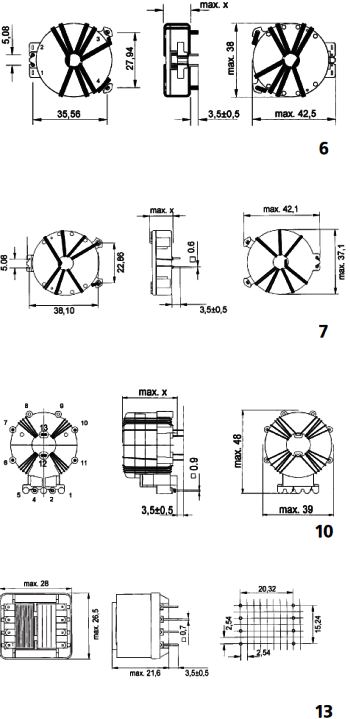

| SP-R 32,5/13/7 | K 2006 | 105 | 13,5 | 6, 7 |
| SP-R 32,5/13/8,5 | K 2006 | 120 | 16,0 | 6, 7 |
| Baureihe 27/14,5/x | ||||

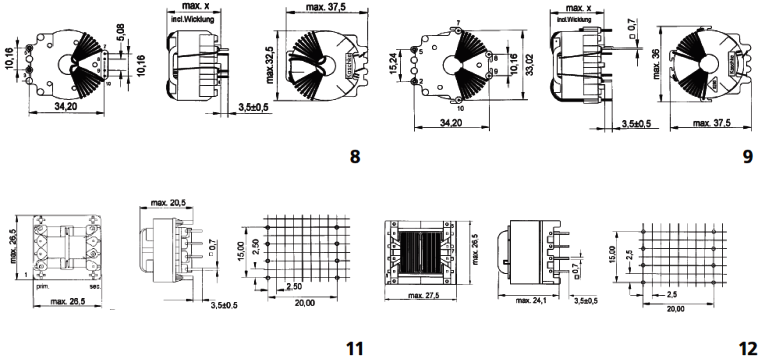

| SP-R 27/14,5/8,5 | K 2006 | 70 | 19,0 | 8, 9 |
| SP-R 27/14,5/12 | K 2006 | 105 | 22,0 | 8, 9 |
| SP-R 27/14,5/15 | K 2006 | 105 | 24,5 | 8, 9 |
| SP-R 27/14,5/19 | K 2006 | 150 | 27,0 | 8, 9 |
| SP-R 27/14,5/21 | K 2006 | 175 | 29,5 | 8, 9 |
| Baureihe 31,5/19/x | ||||
| SP-R 31,5/19/20 | K 2006 | 200 | 31 | 10 |
| SP-R 31,5/19/22 | K 2006 | 250 | 34 | 10 |
| SP-R 31,5/19/24 | K 2006 | 300 | 36 | 10 |
| Baureihe E-Kern in Schutzklasseausführung | ||||
| EF 27/7 | K 2006 | 70 | 20,5 | 11 |
| EF 25/11 | K 2006 | 105 | 24,5 | 12 |
| EFS 25/13 | K 2006 | 105 | 21,5 | 13 |
| LED Übertrager | ||||
|---|---|---|---|---|
| Bezeichnung | Kernmaterial | max. übertragbare Leistung [VA] | max. Höhe [mm] | Bild Nr. |

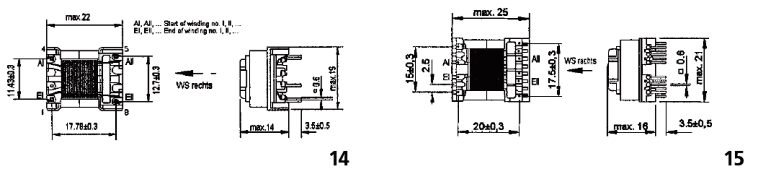

| SP-E 16/5 | K 2006 | 12 | 14,0 | 14 |
| SP-E 20/5 | K 2006 | 20 | 16,0 | 15 |

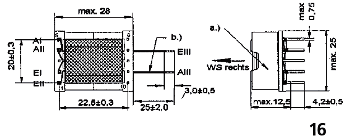

| SP-EFD 25 | K 2006 | 35 | 13,0 | 16 |
| Entstördrossel | |||||
|---|---|---|---|---|---|
| Bezeichnung | Induktivität[mH] | Nennstrom[A] | Kernmaterial | max. Höhe[mm] | Bild Nr. |

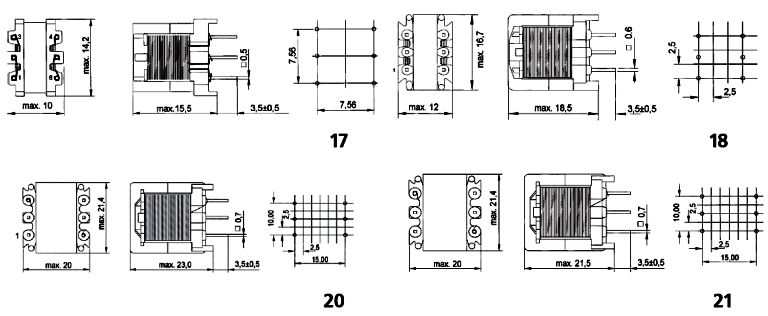

| EF 13/4 | 0,2 – 3,0 | 1,25 – 0,35 | Eisenpulver | 15,5 | 17 |
| EF 16/5 | 0,4 – 3,9 | 1,5 – 0,55 | 18,5 | 18 | |
| EF 20/6 | 0,4 – 10,0 | 2,0 – 0,45 | 21,0 | 19 | |
| EF 20/11 | 1,0 – 10,0 | 5,0 – 0,65 | 23,0 | 20 | |
| EF 20/11 low profile | 0,39 – 5,6 | 0,2 – 0,8 | 21,5 | 21 | |
| Schwingdrosseln für EVG´s | |||||
|---|---|---|---|---|---|
| Bezeichnung | Induktivität Lo [mH] | Is [A] = 0,9xLo | Kernmaterial | max. Höhe [mm] | Bild Nr. |

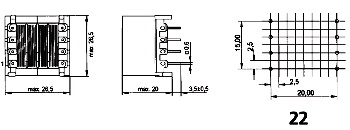

| EFS 25/13 | 0,72 – 3,8 | K 2006 | 20,0 | 22 | |
